產品簡介

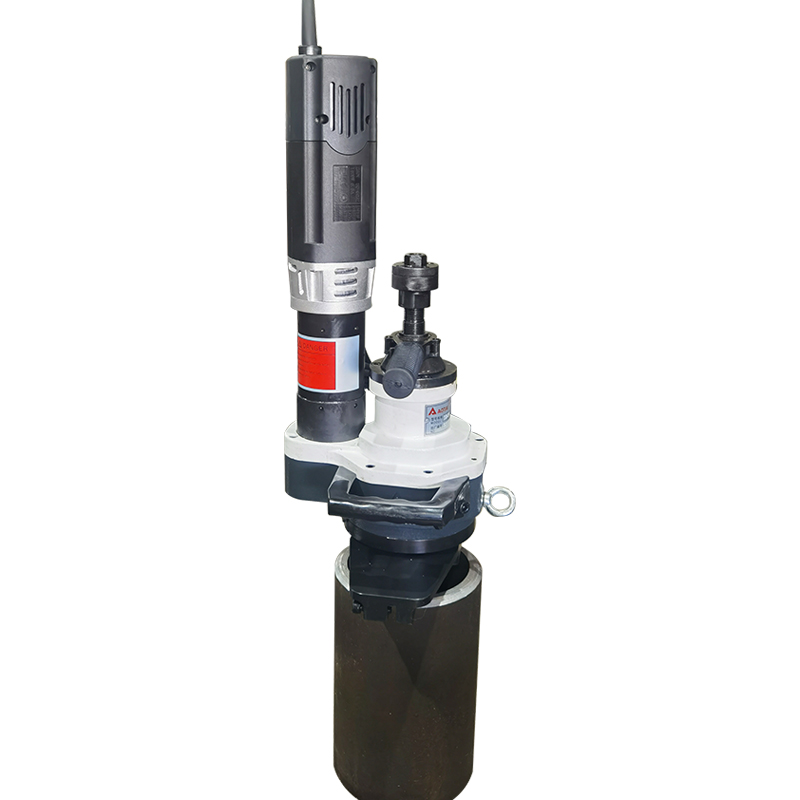

      Y型-內漲式管子坡口機，可對各種規格的管道端面進行坡口加工，也可對壓力容器，法蘭面進行切削加工，安裝和操作十分簡單。整機"Y"字形的結構，設計巧妙，通過機械式漲緊機構在管道內壁定位安裝，是一種便捷的管道坡口加工工具，更是一種移動的管端坡口小機床，適用于各種等級的碳鋼、不銹鋼、合金鋼等金屬材質和特殊的硬質工程材料坡口加工，廣泛應用于石油、化工、天然氣、食品、鍋爐、制藥、核電、場館建設等行業的管線安裝工程及管道搶修作業的現場。

產品特點：

1、完全的冷切割，不改變管子材質；

2、管內徑安裝，整機"Y"字形的結構；

3、可加工坡口形式："U"單"V"雙"V"及"J"型；

4、還可用于管內壁修復加工以及深孔加工；

5、加工范圍：內徑從60mm到820mm的不同規格管道，均可選型；

6、氣動或電動兩種驅動方式可選；

7、非標產品，可按需定制

加工工序：

1、管端外坡口；2、管端內坡口；3、管端平口；4、管內壁修復；5、鏜孔

坡口類型：

技術參數：

 相關技術參數僅供參考，不作為最終交貨標準

驅動方式:
常規加工選電動式或氣動式，便捷，成本低；
一、電動式：
能源供應方便，性能穩定，應用廣泛 ；電源要求：220-230V 1PH 50/60HZ；功率：1.43KW，2.0KW
二、氣動式:
安全防爆，性能穩定，便于維護;氣源要求：1500-2000L/min@0.63-0.8Mpa ；功率：2HP,3HP

加工刀具：
1、一體式刀具（標配）

一體式設計，可通過磨刀，循環使用；材質：M42和 M35

2、嵌入式刀具（選配）
一種規格刀片，不同角度的刀托，無須磨刀，更高性價比；刀托材質：40Cr   刀片材質：金屬陶瓷或硬質合金
