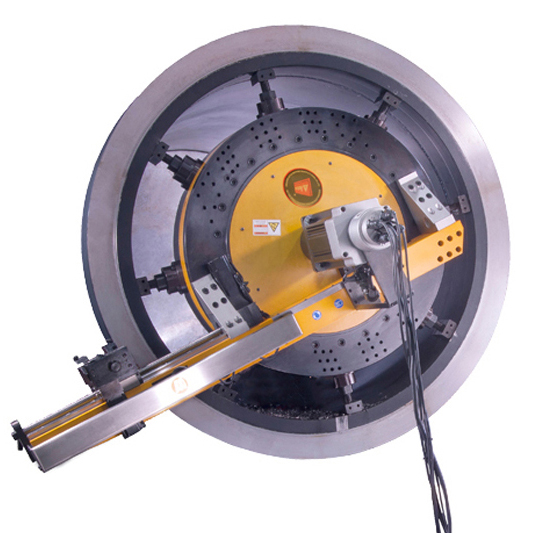

SSYI內漲式全數控法蘭加工中心，是內漲式法蘭端面加工機的增強型，針對法蘭面和管道端面復合型坡口而設計，采用伺服電機驅動，澳太獨創數控系統，實現軸向和徑向聯動進給加工，刀具加工軌跡通過數控編程控制，讓野外現場的法蘭和管道復雜型維修及施工變得更容易
產品簡介
SSYI內漲式全數控法蘭加工中心，是內漲式法蘭端面加工機的增強型，針對法蘭面和管道端面復合型坡口而設計，采用伺服電機驅動，澳太獨創數控系統，實現軸向和徑向聯動進給加工，刀具加工軌跡通過數控編程控制，讓野外現場的法蘭和管道復雜型維修及施工變得更容易。
產品特點
1、加工范圍200-4521mm，夾緊范圍100-4521mm,均可選型
2、自動進刀，加工精度可調，加工品質高；
3、伺服電機驅動，軸向和徑向聯動加工，可編程控制加工；
4、移動式人機對話，預設加工參數，可視化模擬加工；
5、適用于法蘭面，水紋線，密封槽加工，厚壁管的復合型坡口加工；
6、更可對管端進行復合型坡口加工以及內、外螺紋加工；
加工能力
1、法蘭面；2、密封槽；3、螺旋形密封線；4、同心圓密封線；5、復合型坡口
技術參數
型 號 | 裝夾范圍 | 加工范圍 | 進刀行程 mm | 電機功率 kw | |||
IDmm | mm | 徑向 | 軸向 | 主軸 | 軸向 | 徑向 | |
SSYI-610 | Ф200-500 | Ф200-610 | 210 | 110 | 2.0 | 0.4 | 0.4 |
SSYI-1016 | Ф508-914 | Ф508-1016 | 254 | 110 | 2.0 | 0.4 | 0.4 |
SSYI-1420 | Ф610-1016 | Ф610-1420 | 405 | 110 | 2.0 | 0.4 | 0.4 |
SSYI-2032 | Ф1168-1930 | Ф1168-2032 | 432 | 110 | 5.5 | 0.4 | 0.4 |
SSYI-3048 | Ф2210-2810 | Ф2210-3048 | 420 | 110 | 7.5 | 0.4 | 0.4 |
SSYI-4521 | Ф2210-4521 | Ф2210-4521 | 1156 | 110 | 11 | 0.4 | 0.4 |
相關技術參數僅供參考，不作為最終交貨標準
嵌入式刀具:
刀柄材質：40Cr 刀片材質：硬質合金;
種 類：切槽刀，法蘭面正刀、偏刀 ;
