產品描述:

       重型外部安裝式管子切割坡口機，是針對厚壁管、大直徑等重型管道的切割坡口加工，以及法蘭面加工而研發的一種便攜式機床。總共8個型號，切屑管徑范圍：305mm-3050mm,單個型號切削直徑跨度為12英寸。機體同樣為對開式圓環結構，拆分和組合非常便捷，可安裝于管線的任何位置。本系列產品以其超大加工范圍，超強切削能力，在核電，熱能，石油，天然氣和造船等行業管道和法蘭的檢修工程和安裝現場得到了廣泛應用，深受廣大用戶認可。

產品特點:

1、針對大直徑重型管道切割，法蘭現場維修而研發的一款便攜式機床；
2、單臺設備加工范圍大，直徑跨度達12"（304.8mm）；
3、適用管徑范圍：12"-120"/305-3050mm;
4、承載能力大，適用于重型管道的切割坡口一體加工；
5、合葉式對開式機體，可安裝于管線任何位置；
6、一次裝夾，切割和坡口同時進；
7、完全的冷切割方式，不改變管子材質；
8、自動進刀，無須手動調整，高效率，高品質；

9、可加工的切割坡口形式：U型，V型，J型；
10、可選驅動方式：電動式，氣動式,數控式，液壓式；
11、雙驅動或多驅動接口，滿足大型或重型管道加工要求

加工功能：

1、管道切斷；2、管端內、外坡口；3、管端平口；4、同時切斷坡口；5、復合坡口；6、鏜孔；7、管外壁修復；8、加工法蘭面；9、車槽

坡口類型：

1、V型坡口，2、J型坡口，3、U型坡口，4、雙坡口，5、復合型坡口

技術參數:

相關技術參數僅供參考，不作為最終交貨標準

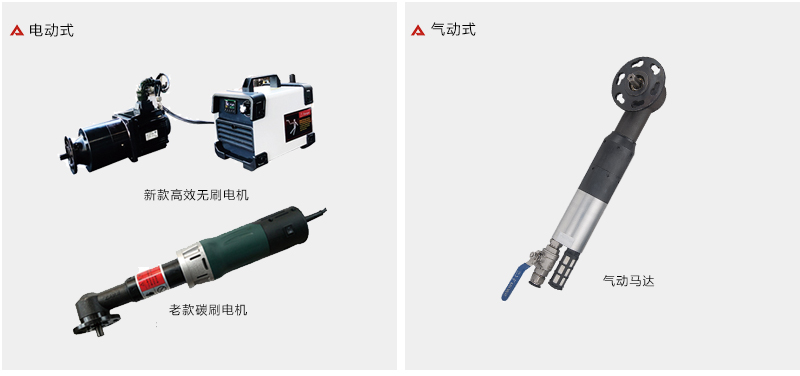

驅動方式

1、電動式： 能源供應方便，性能穩定，應用廣泛；電源要求：230V 1PH 50/60HZ；老款碳刷電機功率：1.4KW，1.7KW，2.4KW ；升級無刷電機功率：1.5KW,2.0KW,3.0KW

2、氣動式:  安全防爆，性能穩定，便于維護；氣源要求：1500-3000L/min@0.63-0.8Mpa；功率：2HP,3HP,4HP

3、數控式:  動力強勁，噪音低 ，性能穩定，高承載，可連續作業；電源要求：230V 1PH 50/60Hz或380V 3PH 50/60Hz；功率：1.5kw,2KW,3KW

4、液壓式: 動力強勁，噪音低，性能穩定，高承載，可連續作業 ；液壓要求：28-50L/min @13Mpa；適配電源：380V 3PH 50/60Hz

加工刀具：

為了滿足加工現場的各種要求，我們有豐富的刀具種類可供選擇，更可以按照客戶需求訂制不同角度，不同尺寸的刀具。

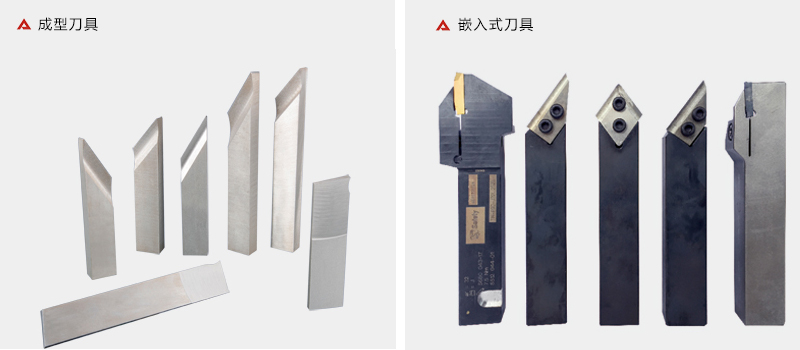

1、成型刀具 材質：M42和M35；種類：切斷刀，坡口刀，雙面坡口刀 ，復合坡口刀，內坡口刀；角度：0度，30度，37.5度，雙面30度，37.5+10度； 長度:三種90mm,150mm,200mm

2、嵌入式刀具 材質：40Cr  刀片材質：硬質合金；種類：切斷刀，坡口刀，雙面坡口刀 ，復合坡口刀；角度：0度，30度，37.5度，雙面30度，37.5+10度； 長度:三種90mm,150mm,200mm

刀架：（更實用，多途徑，更多解決方案）

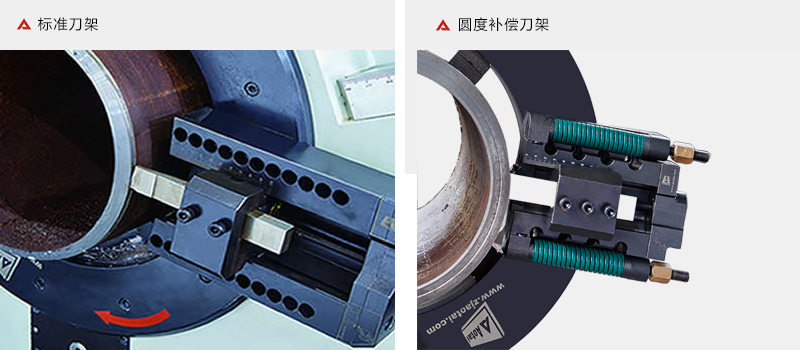

1、標準刀架 適用常見的規格管道；單刀最大切割管壁：30mm ；疊刀最大切割管壁：110mm ； 最大行程：154mm

2、圓度補償?shù)都?/strong> 適用于變形的橢圓管道；最大切割壁厚：110mm ；最大行程：110mm

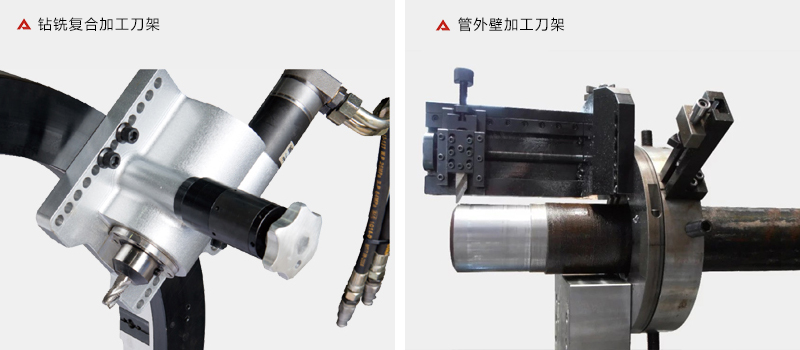

3、鉆銑復合加工刀架 鉆銑一體，克服應力集中的危害，提高切削效率

4、管外壁加工刀架 管外壁修整，去除防腐層

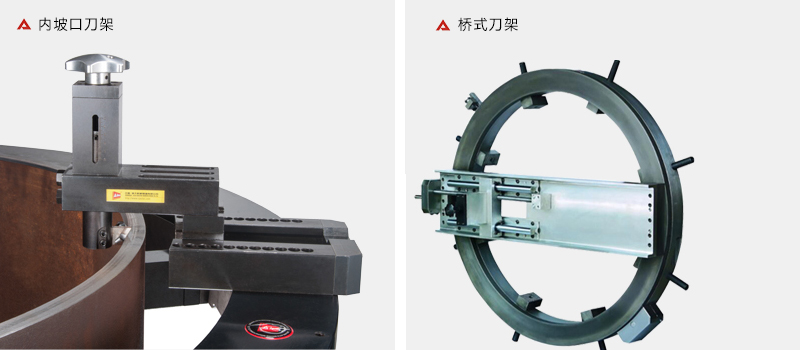

5、內坡口刀架 用于管道內壁坡口；徑向行程：110mm；軸向行程：100mm

6、橋式刀架 超厚壁管坡口；內徑加工；加工法蘭面
