產品簡介：

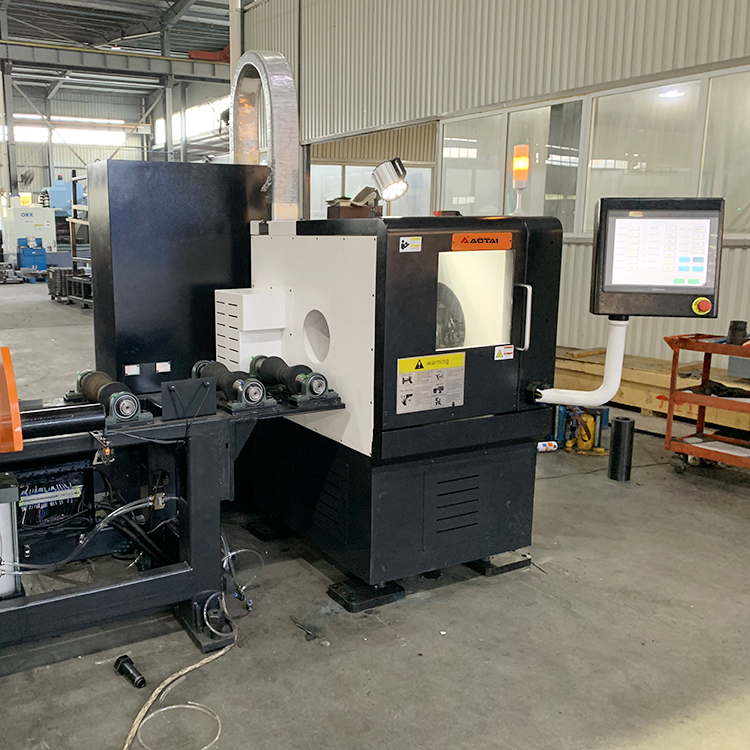

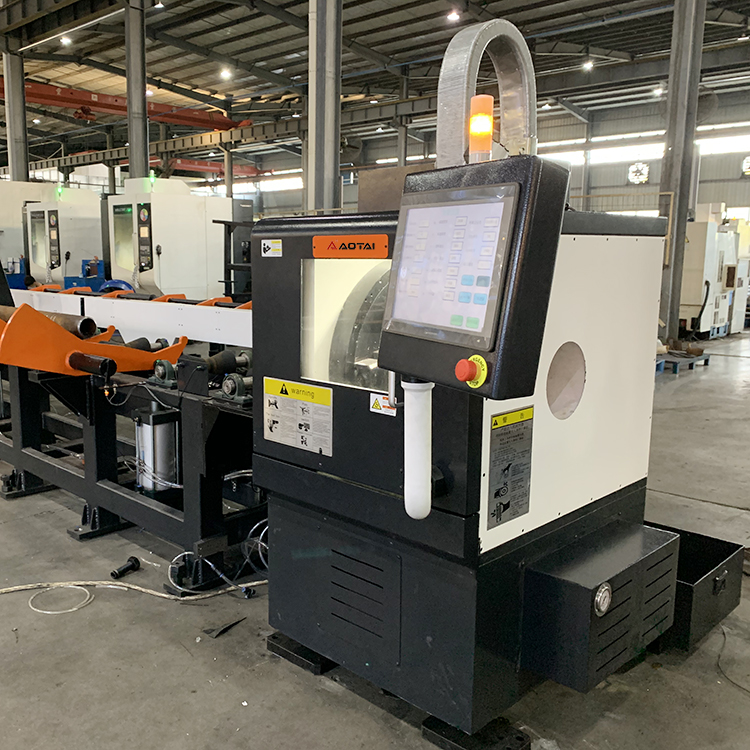

     CND系列數控式管道切割坡口機，針對管道批量預制加工切割坡口一體機。采用大功率變頻電機驅動，PLC數控系統控制，電動夾緊，自動對中，自動進退刀，主機可升降。適用于碳鋼、不銹鋼、合金鋼等多種材質管子的U、V、J、Y等多種坡口形式的加工。其加工速度快，精度高，坡口質量好，操作簡單，可選配管道定長，管道輸送等物流系統，形成管道預制加工生產線。

產品特點：

1、完全的冷切割方式，不改變管子材質
2、簡易的機械按鈕式操作，操作更簡單、便捷；
3、抱緊式電動夾緊系統，自動對中，自動夾緊；
4、機械式自動進刀或伺服自動進退刀可選；
5、內置循環水冷系統，提高刀具和機床的使用壽命；
6、可加工的切割坡口形式：U型，V型，J型以及雙V型和復合型；
7、一次裝夾，同時切割和坡口，也可單切斷，單坡口，或切斷同時雙面坡口；
8、主機自帶升降系統，完美適應不同直徑規格的管道在同一物流線上使用；

加工功能：

1、管道切斷; 2、管端內、外坡口; 3、管端平口; 4、同時切斷坡口; 5、復合坡口; 6、鏜孔; 7、管外壁修復; 8、車槽

坡口類型：

V型坡口，J型坡口，U型坡口，雙坡口，復合型坡口

技術參數

相關技術參數僅供參考，不作為最終交貨標準

其他參數
電源要求：380V,50-60Hz,3P

升降行程：300mm

進刀行程：150mm
最短下料尺寸：200mm
進刀方式：自動進刀
退刀方式：自動退刀
刀位數量：2刀位或4刀位
坡口角度誤差：±0.5

加工刀具：
為了滿足加工現場的各種要求，我們有豐富的刀具種類可供選擇，更可以按照客戶需求訂制不同角度，不同尺寸的刀具。

1、成型刀具 材質：M42和 M35 種類：切斷刀，坡口刀，雙面坡口刀 ，復合坡口刀，內坡口刀 角度：0度，30度，37.5度（標配）； 雙 面30度，37.5+10度(選配); 長度：三種90mm,150mm,200mm
2、嵌入式刀具 刀柄材質：40Cr刀片材質：硬質合金 種 類：切斷刀，坡口刀，雙面坡口刀 ，復合坡口刀 角 度：0度，30度，37.5度; 雙面30度，37.5+10度;
物流系統: 按需定制配套物流系統，一切從滿足用戶需求出發。自動進給或手動進給可選，輥架長度和尺寸大小按需定制 .
