C-I型外卡式管端坡口機，針對狹窄工作間，小管徑管道端面坡口加工而設計。采用外卡式定位安裝，不同規格漲緊塊適配不同管徑，定心更精確，裝夾更穩固，其結構更緊湊，操作簡單，廣泛應用于水冷壁、鍋爐鰭片、省煤器、過熱器、再熱器、電廠等行業中，單管和排管的坡口機加工
產品簡介:
C-I型外卡式管端坡口機，針對狹窄工作間，小管徑管道端面坡口加工而設計。采用外卡式定位安裝，不同規格漲緊塊適配不同管徑，定心更精確，裝夾更穩固，其結構更緊湊，操作簡單，廣泛應用于水冷壁、鍋爐鰭片、省煤器、過熱器、再熱器、電廠等行業中，單管和排管的坡口機加工。
產品特點：
1、加工管徑范圍廣；
2、鋁合金機身，適宜高空作業；
3、管外壁定位安裝，自動定心，手動進刀；
4、可選配專用刀具可加工內螺紋管道；
5、電動和氣動兩種驅動方式可選；
加工功能：
1、管端坡口；2、管端平口；3、內坡口
坡口類型：
技術參數：
| 型號規格 | 加工范圍 | 坡口壁厚 | 進刀行程 | 刀盤轉速 | 最小管長 | |
| 電動 | 氣動 | OD mm | mm | mm | rpm | mm |
| ISC-53 | TSC-53 | Ф8～53 | ≤8 | 11 | 0-58 | ≥60 |

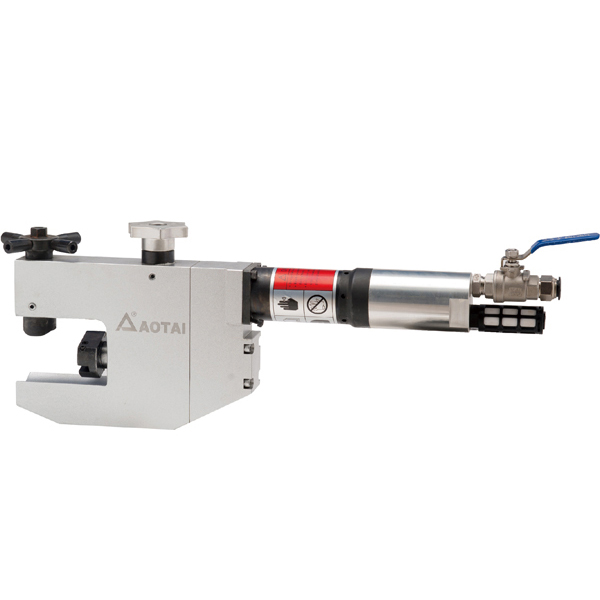

| ISC-63 | TSC-63 | Ф20～63 | ≤12 | 11 | 0-55 | ≥70 |
| ISC-73 | TSC-73 | Ф25～73 | ≤12 | 11 | 0-54 | ≥70 |
| ISC-83 | TSC-83 | Ф30～83 | ≤12 | 11 | 0-43 | ≥70 |
| ISC-108 | TSC-108 | Ф50～108 | ≤12 | 11 | 0-42 | ≥70 |
*相關技術參數僅供參考，不作為最終交貨標準
漲緊夾頭
| 型號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
| ISC-53 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ25 | Φ28 | Φ32 | Φ38 | Φ42 | Φ44.5 | Φ48 | Φ51 | Φ53 |
| ISC-63 | Φ20 | Φ22 | Φ25.4 | Φ28 | Φ32 | Φ38 | Φ42 | Φ44.5 | Φ48 | Φ51 | Φ54 | Φ57 | Φ60 | Φ63 | |||
| ISC-73 | Φ25.4 | Φ28 | Φ32 | Φ38 | Φ42 | Φ44.5 | Φ48 | Φ51 | Φ57 | Φ60 | Φ63 | Φ68 | Φ70 | Φ73 | |||
| ISC-83 | Φ25.4 | Φ28 | Φ32 | Φ38 | Φ42 | Φ44.5 | Φ48 | Φ51 | Φ57 | Φ60 | Φ63 | Φ68 | Φ70 | Φ73 | Φ76 | Φ83 | |
| ISC-108 | Φ50 | Φ54 | Φ57 | Φ60 | Φ63 | Φ68 | Φ70 | Φ73 | Φ76 | Φ83 | Φ89 | Φ95 | Φ108 |
一種規格漲緊夾頭適配唯一管徑，隨機標配四種規格漲緊夾頭，如需更多規格，購買前請聲明
驅動方式：
| 電動式： 源供應方便，性能穩定，應用廣泛;電源要求：220-230V 1PH 50/60HZ ；功率：1.43KW | |
| 氣動式: 安全防爆，性能穩定，便于維護 ；氣源要求：1500-2000L/min@0.63-0.8Mpa ；功率：2HP | |
  式加氣動式.jpg "電動式加氣動式.jpg") |
加工刀具 ：
為了滿足加工現場的各種要求，我們有豐富的刀具種類可供選擇，更可以按照客戶需求訂制不同角度，不同尺寸的刀具。
| 1、一體成型刀具 一體式設計，可通過磨刀，循環使用；材質：M42和 M35 | |
| 2、嵌入式刀具 一種規格刀片，不同角度的刀托，無須磨刀，更高性價比；刀托材質：40Cr；刀片材質：金屬陶瓷或硬質合金 | |
 |
